M.D.C for Windows AT-7型(真直度・平面度測定システム)

[ 形式:AT-7BF型 ]
M.D.C for Windows AT-7型(真直度・平面度測定システム)

最新の無線式電子水準器ブルーシステムに対応した、新しい真直度・平面度測定システムです。

長年ご好評をいただきました、M.D.C for Windows AT-6型の後継機種として開発されました。
ブルーシステムの無線化によって測定の簡便さ、測定時間の短縮、安全性・信頼性の向上が可能になります。

また、検出器を2台使用することにより、測定精度の向上が図られます。
また、このブルーシステムにはケーブル接続タイプの組合せでもご使用頂けます。

測定補助ベース(オプション)を使用し、測定間隔を30~300mm間で測定ピッチの間隔を設定できます。

測定項目

1)真直度測定 最大10m、30ポイント
2)平面度測定 (対角線法と井桁法の混合測定) 最大30m、60ポイント
3)平面度測定 (対角線法) 最大30m、60ポイント
4)その他の処理項目 システム設定、環境設定など

対角線法と井桁法の混合法による平面度の測定

<定盤設定画面>
測定する定盤の寸法、測定ピッチ等情報を設定します。

<測定条件設定画面>

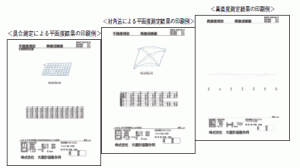

等級、条件等の設定、印刷設定等多彩な設定が可能です。

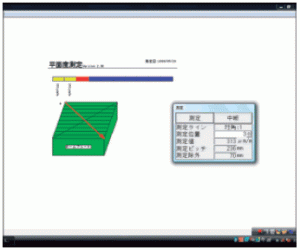

<測定画面>

ソフトウェア仕様

形式 MDC WIN 7
メモリ 32MB以上
CRT解像度 800×600ドット以上 (推奨1024×768 ドット)
OS Windws® XP / Vista / 7 64bit対応
ハードディスク 必要空き容量20MB以上
供給メディア CD-ROM

注記)別途、パソコン、プリンターなどの周辺機器が必要です。

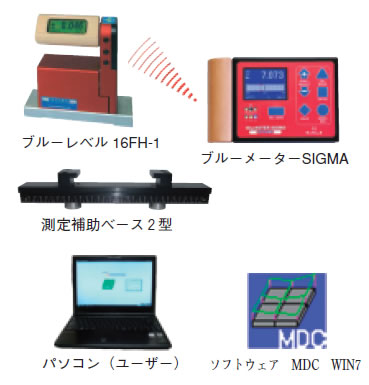

無線式標準システム : AT-7BF型 構成ユニット

M.D.C平面度測定システム AT-7BF型は、超精密電子水準器無線システムのブルーシステム「ATW-B型」と測定ソフト
「MDC WIN 7」、「測定補助ベース」を組み合わせた平面度測定システムです。

型式 AT-7BF型
ソフトウェア MDC WIN 7
表示器・無線通信 ブルーメーター SIGMA BM-16FS
検出器・無線通信 ブルーレベル 16FH-1
感度:0.001mm/m 、測定範囲:±20mm/m、形状:平形
システム付属品 USB接続ケーブル、無線リモコン、バックアップ用接続ケーブル
測定補助ベース 測定補助ベース2形、測定範囲:30 ~ 300mm 質量3.2kg

※差動測定には、検出器ブルーレベル16FH-1が2台必要です。
※測定補助ベースの、特殊寸法、アルミ製などの製作につきましては弊社までお問合せください。

有線接続式標準システム: AT-7B型 構成ユニット

M.D.C平面度測定システム AT-7B型は、超精密電子水準器ブルーシステム「ATW-B型」と測定ソフト「MDCWIN 7」、
「測定補助ベース」を組み合わせた平面度測定システムです。

型式 AT-7B型
ソフトウェア MDC WIN 7
表示器・接続ケーブル ブルーメーター SIGMA BM-16S
検出器・接続ケーブル ブルーレベル 16H-1
感度:0.001mm/m 、測定範囲:±20mm/m、形状:平形
検出器接続ケーブル ブルーシステム接続ケーブル 5.0m
システム付属品 RS232ケーブルPC/AC用、ACアダプター、無線リモコン
測定補助ベース 測定補助ベース2形、測定範囲:30 ~ 300mm 質量3.2kg

※差動測定には、検出器ブルーレベル16H-1が2台必要です。
※測定補助ベースの、特殊寸法、アルミ製などの製作につきましては弊社までお問合せください。
