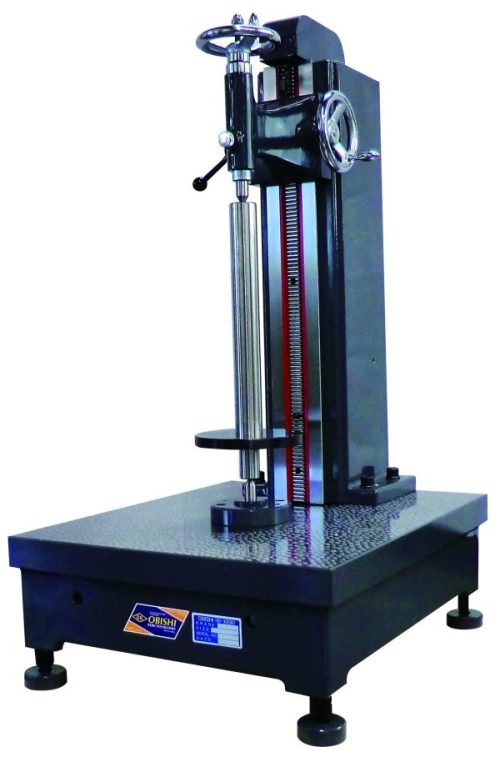

縦形偏心検査器(VP形)

[ 形式:VERTICAL TYPE BENCH CENTER ][ Stock No:720 ]
縦形偏心検査器(VP形)
  • 定盤の平面度は、JIS1級です。
  • 定盤は袋タイプですので長期間の精度保持が可能です。
  • ストックはギヤにより上下致します。
  • コラム内のバランスウエートにより軽い力で移動します。


・ご要望によりヘッド回転式も製作致します。
・テストバーは付属しておりません。

コードNo. 形式 寸法
(L×Wmm)
センター距離
(mm)
センター高
(mm)
使用センター センター軸
垂直度(μm)
質量
(kg)
SVP101 VP-1 600×500 400 150 超硬MT#2 5 230
SVP102 VP-2 900×600 700 200 超硬MT#3 8 440
SVP103 VP-3 1000×750 1000 240 12 550
SVP104 VP-1L 700×600 370 200 超硬MT#2 5 250
