角度台兼用桝形ブロック

[ 形式:ANGULAR COMBINATION BLOCK ][ Stock No:318 ]

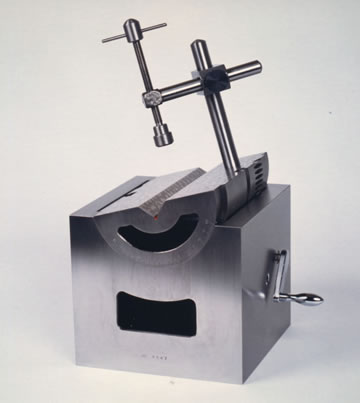

角度台兼用桝形ブロック
  • ハンドルにより左右各60度まで傾斜できます。
  • 上面と底面の平行が確保されています(0度のとき)。
  • 目盛りは左右60度で1度刻みです。
  • ワークを固定するクランプ及び回転ハンドル付きです。
コードNo. 呼び
寸法
寸法
(L×W×Hmm)
平行直角度
(μm)
質量
(kg)
NB101 150 150×150×150 18 15
NB102 200 200×200×200 20 30
NB103 250 250×250×250 23 55
NB104 300 300×300×300 25 100
