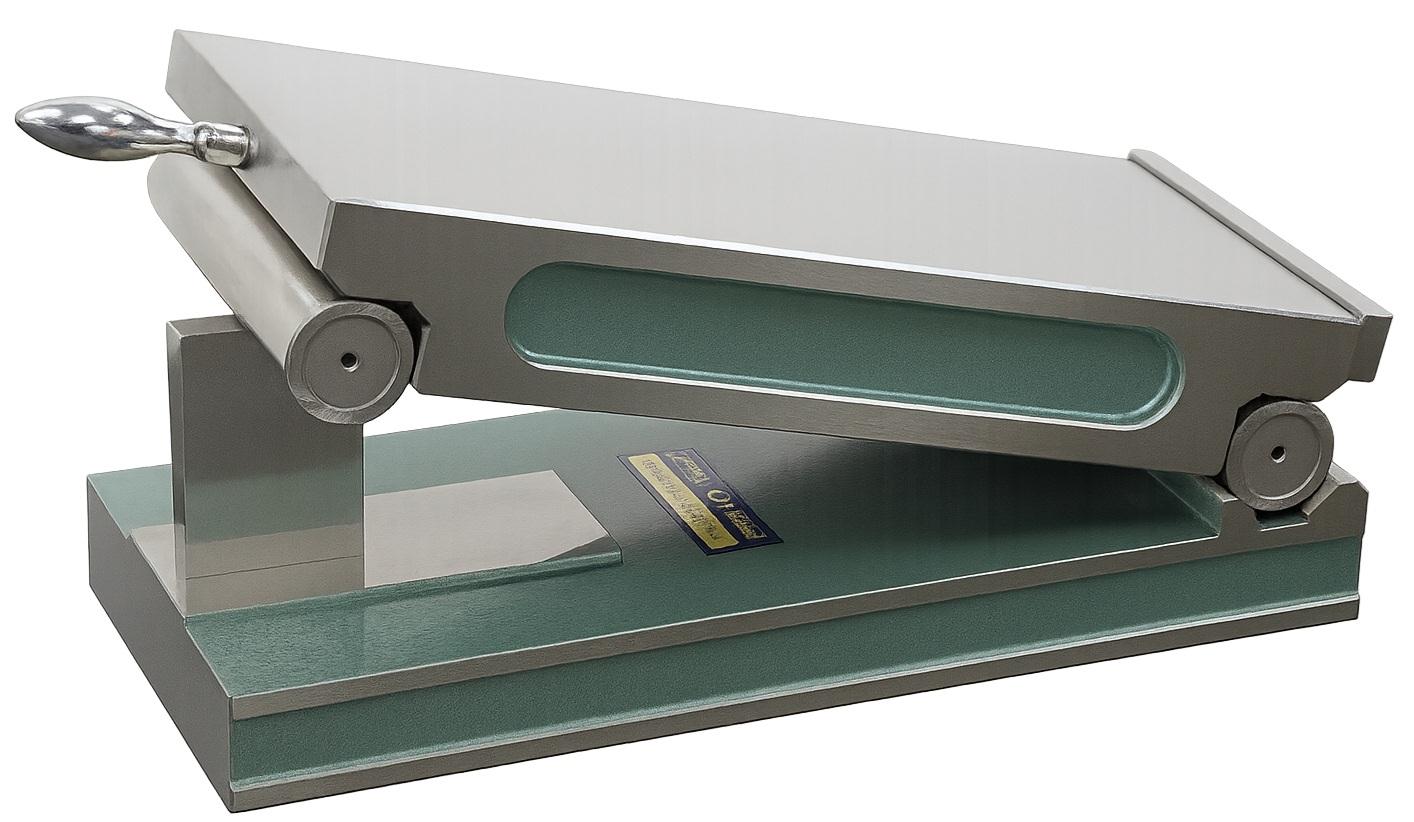

サイン台

[ 形式:SINE BASE ][ Stock No:316 ]
サイン台
  • 安定性に富んだ設計です。
  • ベースより取り外し上面だけで使用できます。
  • ラッピング仕上げで総焼入品です。
  • ブロックゲージを使用し角度を設定してください。
コードNo. 呼び
寸法
寸法
(L×W×Hmm)
上面寸法
(L×Wmm)
傾斜角度
(度)
ローラー
中心距離
(mm)
平行度
(μm)
質量
(kg)
NG101 100 130×70×62 115×70 0~50 100±0.002 2 3.5
NG102 200 240×100×70 222×100 0~50 200±0.003 3 10.5
