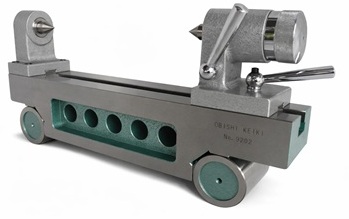

センター付サインバー

[ 形式:SINE BAR WITH CENTERS ][ Stock No:314 ]
センター付サインバー
  • 安定感のある高精度なセンター付きサインバーです。
  • ブロックゲージを使用し角度を設定してください。
  • テ-パー等の角度のついたワークを測定するのに適しています。
  • ベット上面を利用し、平物の角度測定のご使用もできます。
  • ベット、ローラーとも総焼入品です。
  • センターの出入りはスプリング方式です。

※テストバーは、付属しておりません。

コードNo. 呼び
寸法
寸法
(L×W×H mm)
センター距離
(mm)
センター高
(mm)
使用
センター
ローラー
中心距離
(mm)
高さ
平行度
(μm)
質量
(kg)
NK101 300 410×80×210 240 70 MT#2 300±0.004 4 23
NK102 500 630×84×230 440 80 500±0.005 5 58
